近日，包鋼集團電氣有限公司采購的KDXZ-540kVA/270kV變頻串聯諧振耐壓試驗裝置，經湖北省計量測試技術研究院完成校準并正式頒發校準證書，標志著該裝置在高壓電氣試驗領域的測量準確性與可靠性獲得國家法定計量機構的權威認可。
  變頻串聯諧振耐壓試驗裝置廣泛應用于電力系統、軌道交通、新能源、大型工礦企業等領域，主要用于電纜、GIS（氣體絕緣組合電器）、變壓器、發電機等高壓電氣設備的交流耐壓試驗。該裝置通過調節變頻電源輸出頻率，使試驗回路處于諧振狀態，從而在試品上產生高電壓，而電源設備僅需提供較小的輸入功率，實現了“小設備試驗大容量”的高效測試。

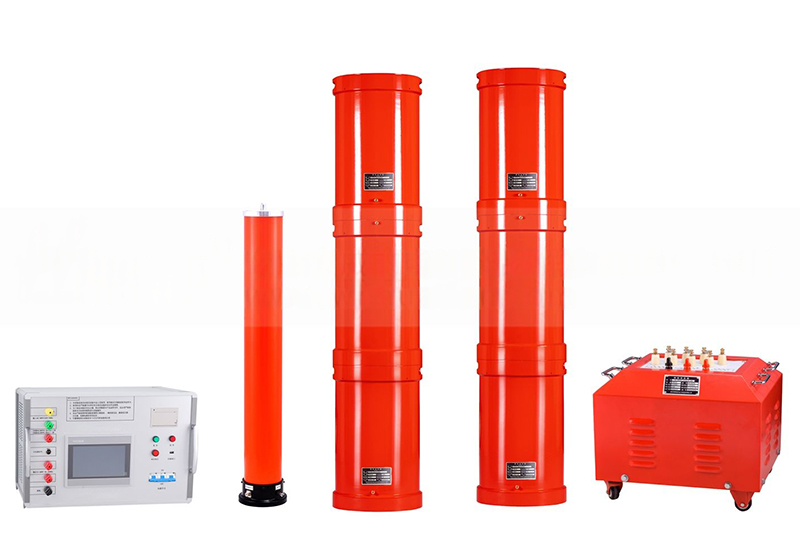

  包鋼集團電氣有限公司所采購的KDXZ-540kVA/270kV裝置由武漢凱迪正大電氣有限公司研制，具備540kVA的額定容量和270kV的最高輸出電壓，適用于中高壓等級設備的絕緣強度考核。該裝置采用變頻調速、諧振升壓、數字測量等技術，具備自動調諧、自動穩壓、多重保護等功能，操作簡便、安全性高，能有效檢測電氣設備絕緣缺陷，預防運行中發生擊穿故障，保障電網和設備安全穩定運行。

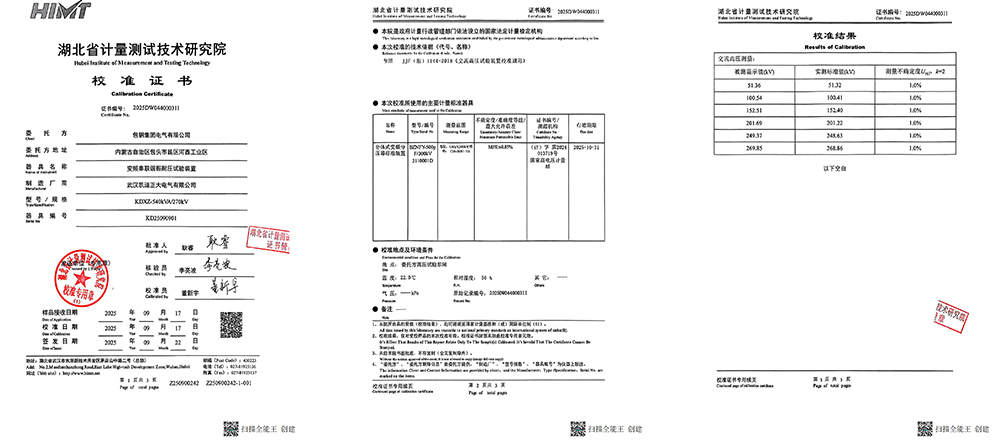

  本次校準由湖北省計量測試技術研究院執行，該校是政府依法設立的法定計量檢定機構，具備國家認可的校準資質與溯源能力。校準過程嚴格依據JJF（浙）1144-2018《交流高壓試驗裝置校準規范》進行，確保了技術方法的規范性與結果的可比性。

  校準所使用的標準裝置為“分體式變頻分壓器標準裝置”（型號BZNFY500p F/300kV，編號2110001D），其測量范圍覆蓋150kV~300kV，頻率范圍30Hz~300Hz，最大允許誤差為±0.85%，溯源至國家高電壓計量站，有效保障了校準結果的準確性與溯源性。

  校準在委托方高壓試驗車間現場進行，環境溫度為22.0℃，相對濕度56%，符合高壓試驗的基本條件。校準結果顯示，該諧振裝置在51.36kV、100.54kV、152.51kV、201.69kV、249.37kV和269.85kV六個電壓點的顯示值與標準實測值之間誤差小，最大偏差不超過0.3%，測量不確定度均為1.0%（k=2），表明設備在全量程范圍內均保持良好的測量精度與穩定性。

  該裝置的關鍵參數校準結果如下：

  輸出電壓精度驗證
  在50-270kV全量程范圍內，實際輸出電壓與設定值偏差≤±1.5%（國家標準要求±3%），其中270kV檔位實測偏差僅0.8%。

  頻率穩定性測試‌
  諧振頻率調節范圍30-300Hz，在額定負載下頻率波動＜0.1Hz，優于JJG 1007-2005《高壓諧振試驗裝置檢定規程》的0.5Hz限值。

  波形質量分析‌
  采用高頻采樣示波器檢測，輸出電壓波形總諧波含量（THD）為0.7%，符合IEC 60270標準對高壓試驗設備THD＜2%的要求。

  校驗證書同時確認：
  設備保護功能完整，過壓、過流、閃絡保護動作響應時間≤20ms。
  環境適應性達標，在-25℃至45℃溫度范圍內參數漂移量未超出允許誤差。
